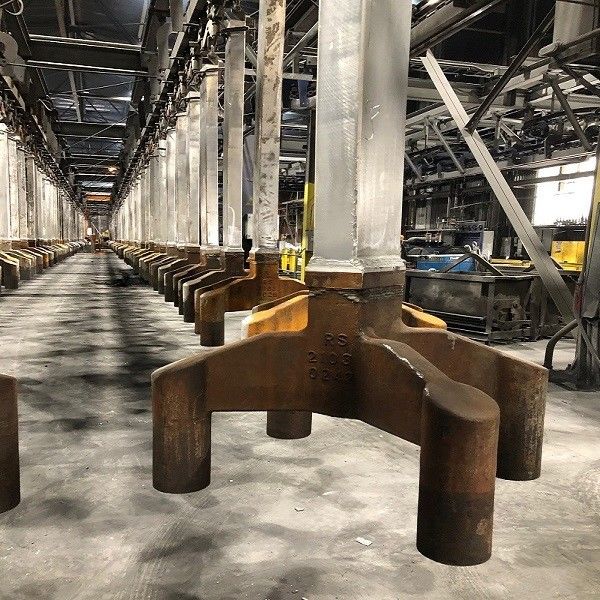

Aluminiowy sztab stołu 6101F Zestaw anodowy żółciowy ze stali odlewanej z połączeń przejściowych

Zespół pręta anodowego składa się z aluminium, złącza przejściowego i odlewanego jarzma stalowego.

Stąpki z aluminium, wykonane z wytłuszczonego stopu aluminium 6101F lub 6063F, 1219 x 203 mm długość powierzchni kontaktowej muszą być płaskie RMS 250 wolne od koralików lub wyrzutów

Gotowe jarzmo ze stali:Stale niskowęglowe, C max 0,25%, Si max 0,6%, Mn max 0,7%, P max 0,06%, S max 0,06%;

Normalizacja obróbki cieplnej, obróbka powierzchniowa R12.5

Złącze przejściowe (TJ), płytka pokryta aluminium i stalą.

1. Pręt aluminiowy: pręt aluminiowy służy jako przewodnik elektryczny w zespole anodowym. Jest odpowiedzialny za przenoszenie prądu elektrycznego z źródła zasilania do bloku węglowego anody.Pręt aluminiowy jest zazwyczaj wykonany z aluminium o wysokiej czystości, aby zapewnić dobrą przewodność elektryczną.
2. Stalowe jarzmo: Stalowe jarzmo zapewnia mechaniczne wsparcie i stabilność zespołowi anodowemu.Jest zaprojektowany tak, aby utrzymać blok węgla anodowego na miejscu i wytrzymać siły generowane podczas procesu topienia aluminium. Stalowe jarzmo jest zazwyczaj wykonane ze stali o wysokiej wytrzymałości w celu zapewnienia trwałości i niezawodności.
3. Anodowy blok węglowy: blok węglowy jest głównym elementem zespołu anodowego.Jest wykonany z materiału węglowego i jest odpowiedzialny za reakcję z tlenem w tlenku glinu wytwarzając dwutlenek węglaBlok węglowy anodowy stopniowo się zużywa z czasem i musi być okresowo wymiany.
4. Złącza spawalnicze: Złącza spawalnicze pomiędzy prętem aluminiowym a kołem stalowym są kluczowe dla zapewnienia niezawodnego połączenia elektrycznego i stabilności mechanicznej.Proces spawania musi być starannie kontrolowany, aby zapewnić wysokiej jakości spawania, które mogą wytrzymać trudne warunki procesu topienia aluminium.

II. Funkcja zespołu anodowego

Zespół anodowy w komorze redukcyjnej odgrywa istotną rolę w procesie stopienia aluminium.

1. Przewodzenie elektryczne: pręt aluminiowy prowadzi prąd elektryczny z źródła zasilania do bloku węglowego anody.Prąd elektryczny przechodzi przez kąpiel elektrolitową i powoduje, że glukoza rozpada się na aluminium i tlenTlen wówczas reaguje z blokem węglowym, wytwarzając dwutlenek węgla.
2. Wsparcie mechaniczne: stalowe jarzmo zapewnia mechaniczne wsparcie bloku węglowego anody, zapewniając jego utrzymanie w miejscu podczas procesu topienia aluminium.Jogo pomaga również równomiernie rozdzielić ciężar zespołu anodowego i zapobiega jego opuszczeniu lub upadku.
3. Rozpraszanie ciepła: zespół anodowy generuje znaczną ilość ciepła podczas procesu topienia aluminium.zapobieganie przegrzaniu i uszkodzeniu zespołu anodowego.
4. Ewolucja gazu: w wyniku reakcji bloku węgla z anody z tlenem w tlenku glinu powstaje gaz dwutlenku węgla.Zespół anodowy jest zaprojektowany tak, aby umożliwić efektywne usuwanie tego gazu z komory redukcyjnej, zapobiegając nagromadzeniu się ciśnienia i zapewniając bezpieczną pracę.

III. Proces produkcji zespołu anodowego

Proces wytwarzania całego zespołu anodowego ze stożkiem aluminiowym do spawania ze stali obejmuje kilka etapów:

1. Przygotowanie materiału: pręt aluminiowy i jarzmo stalowe wykonane są z wysokiej jakości materiałów spełniających specyficzne wymagania procesu topienia aluminium.Materiały są starannie wybierane ze względu na przewodność elektryczną, wytrzymałość mechaniczna i odporność na korozję.
2. Obróbka i wytwarzanie: pręt aluminiowy i jarzmo stalowe są obróbkowane i wytwarzane do wymaganych wymiarów i kształtów.Proces obróbki musi być precyzyjny, aby zapewnić ścisłe dopasowanie między elementami i niezawodne połączenie elektryczne.
3. Spawanie: Pręt aluminiowy i jarzmo stalowe są spawane przy użyciu odpowiedniego procesu spawania.Proces spawania musi być starannie kontrolowany, aby zapewnić wysokiej jakości spawania, które mogą wytrzymać trudne warunki procesu topienia aluminium.
4. Kontrola jakości: zespół anodowy podlega rygorystycznym kontrolom jakości w celu zapewnienia, że spełnia wymagane normy.badania przewodności elektrycznej, badania wytrzymałości mechanicznej i badania nieniszczące.
5. Opakowanie i wysyłka: po przejściu kontroli jakości zestaw anodowy jest pakowany i wysyłany do hutni aluminium.Opakowanie musi być zaprojektowane w taki sposób, aby chronić zespół anodowy podczas transportu i przechowywania.

IV. Znaczenie jakości w zespole anodowym

Jakość całego zespołu anodowego ze stożkiem stalowym aluminiowym jest kluczowa dla wydajnego i niezawodnego działania hutni aluminium.

1. Wydajność elektryczna: wysokiej jakości zespół anodowy o dobrej przewodności elektrycznej zapewnia wydajne przewodzenie elektryczne,zmniejszenie zużycia energii i zwiększenie wydajności procesu topienia aluminium.
2. Stabilność mechaniczna: silne i trwałe zespoły anodowe z niezawodnymi złączami spawalniczymi zapewniają stabilność mechaniczną, zapobiegają uszkodzeniu bloku węglowego anodu i zapewniają długą żywotność.
3. Bezpieczeństwo: prawidłowo wykonany zespół anodowy o dobrym rozpraszaniu ciepła i właściwościach ewolucji gazu pomaga zapewnić bezpieczne działanie hutki aluminiowej,zmniejszenie ryzyka wypadków i wybuchów.
4. Efektywność kosztowa: wysokiej jakości zespół anodowy o długiej żywotności zmniejsza częstotliwość wymiany i konserwacji, co prowadzi do oszczędności kosztów dla hutni aluminium.
